應用領域

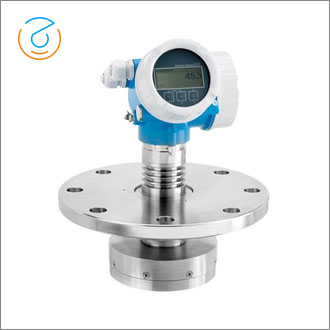

Micropilot FMR54主要用于高溫、高壓場合的液位測量，其特別設計的平板型天線特別適合導波管安裝的液位測量。Micropilot FMR54用于液體、漿料和泥漿的連續、非接觸式的物位測量。測量值不受介質變化、溫度變化、氣體覆蓋或蒸汽的影響。
喇叭天線或水井狀平面天線，特別適合于水平應用。
過程連接：法蘭
溫度范圍：-196 至 +400°C (-76 至 +752°F)
壓力范圍：-1 至 +160bar (-14.5 至 +2,320psi)
最大測量范圍：20m (66ft)
精度誤差：±6mm
C-波段：6GHz
國際防爆認證, WHG溢出保護, SIL, 5點線性協議
優勢
硬件和軟件開發過程符合IEC 61508標準，單臺儀表滿足SIL2， 同構冗余條件下達SIL3
HistoROM集成數據存儲單元，幫助快速調試、維修和診斷
測量可靠性高，基于多回波追蹤計算，即使倉內存在障礙物依然能夠準確測量
測量穩定可靠，不受介質和過程條件變化的影響
心跳技術，在整個生命周期內實現高效、安全的工廠運營
無縫集成到控制或資產管理系統，直觀的菜單引導式操作概念（現場或通過控制系統）
通過世界權威的SIL和WHG實驗認證，節約您的時間和經濟成本
規格參數
| 測量原理 | 雷達物位儀 |
| 特點/應用 | 在高溫高壓應用場合中連續進行非接觸式物位測量，喇叭天線或平面天線 |
| 特點 | SIL 2認證，符合IEC 61508標準 多路回波跟蹤確保安全性和可靠性 HistoROM智能數據存儲單元 |
| 電源/通信 | 兩線制（HART、PROFIBUS PA、FOUNDATION Fieldbus） 四限制（HART） |
| 頻率 | C波段（約6 GHz） |
| 測量精度 | +/- 6 mm (0.24 in) |
| 環境溫度 | -40...+80 °C (-40...+176 °F) |
| 過程溫度 | -60...+400°C (-76...+752°F) |
| 過程壓力（絕壓）/最大過壓限定值 | 真空...160 bar (真空...2320 psi) |
| 主要接液部件 | 316L |
| 過程連接 | 法蘭： DN80...DN30、 ASME 3"...12"、 JIS 10K, 20K |
| 最大測量距離 | Standard: 20 m (65 ft) Planar antenna in stilling well: 38 m (125 ft) |
| 通信 | 4...20 mA HART PROFIBUS PA FOUNDATION Fieldbus |
| 證書和認證 | ATEX、FM、CSA、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI、KC |
| 安全認證 | 溢出保護WHG SIL |
| 設計認證 | EN 10204-3.1 NACE MR0175、MR0103 ASME B31.3 AD2000 |
| 船級認證 | GL/ ABS/ LR/ BV/ DNV |
| 選項 | 顯示單元 用戶自定義參數 免PWIS 氣密饋通 |
| 應用限制 | Maximum measuring range is dependent on the tank form and/or application Free space with nozzle: FMR51, FMR52, FMR53 Stilling well with ball valve: FMR51, FMR52 Hygiene requirements: FMR52, FMR53 316L or Alloy C non-resistant: FMR52, FMR53 |
