應用領域

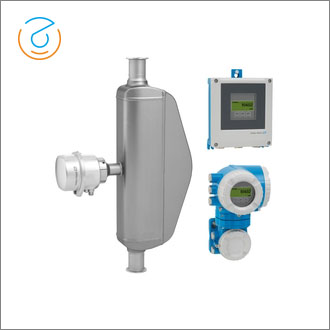

Promass S 500單管質量流量計易清洗，能夠自排空，符合食品和飲料行業的嚴格衛生要求。創新的分體式變送器設計保證了在苛刻工況條件下具有安裝靈活性和操作安全性。提供多種通信方式，最多4路可設置輸入/輸出、現場總線、工業以太網和無線HART，實現無縫系統集成。內置Heartbeat Technology心跳技術，始終保證合規。
優勢
高過程安全性：自排空測量管設計，易清洗
較少過程測量點：多參數測量(流量、密度、溫度)
節省安裝空間：無前/后直管段長度要求
完整查看過程信息和診斷信息：提供多種用戶自定義輸入/輸出組合方式和現場總線
降低復雜性和多樣性：用戶自定義輸入/輸出功能
自帶驗證功能：內置Heartbeat Technology (心跳技術)
測量原理不受流體物理特性的影響(例如：粘度和密度)。
在衛生型應用中要求最佳自排空應用的專用流量計。
測量原理不受流體物理特性的影響(例如：粘度和密度)。
在衛生型應用中要求最佳自排空應用的專用流量計。
儀表特點
多種衛生型過程連接
3A認證和EHEDG認證
CIP/SIP清洗后能夠快速恢復
分體式儀表，最多帶4路輸入/輸出，衛生型過程連接，傳感器外殼防護等級：IP69
背光顯示、觸摸鍵控制和WLAN訪問
傳感器和變送器通過標準電纜連接
規格參數
測量原理 | 科里奧利質量流量 |
產品標題 | Easy-to-clean device with self-drainable single-tube system, as remote version with up to 4 I/Os. Dedicated to applications requiring optimal cleanability under hygienic conditions. |
傳感器特點 | Increased process safety – easily cleanable and fully self-drainable tube design. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in-/outlet run needs. Large range of hygienic process connections. 3-A and EHEDG conform. Fast recovery from CIP/SIP. |
變送器特點 | Full access to process and diagnostic information – numerous, freely combinable I/Os and fieldbuses. Reduced complexity and variety – freely configurable I/O functionality. Integrated verification – Heartbeat Technology. |
公稱口徑范圍 | DN 8...50 (?...2") |
接液部件材質 | 測量管：1.4435 (316L) 連接部件：1.4435 (316L)、1.4404 (316/316L) |
測量變量 | 質量流量、密度、溫度、體積流量、校正體積流量、參考密度、濃度 |
最大測量誤差 | 質量流量（液體）：±0.10 % 體積流量（液體）：±0.10 % 質量流量（氣體）：±0.50 % 密度（液體）：±0.0005 g/cm3 |
測量范圍 | 0...70 000 kg/h (0...2570 lb/min) |
最大過程壓力 | PN 40，Cl. 150，20K |
介質溫度范圍 | –50...+150 °C (–58...+302 °F) |
環境溫度范圍 | 標準：–40...+60 °C (–40...+140 °F) 可選：–50...+60 °C (–58...+140 °F) |
傳感器外殼材質 | 1.4301 (304)，耐腐蝕 傳感器接線盒（標準）：鋁合金AlSi10Mg涂層 傳感器接線盒（可選）：1.4301 (304)、1.4404 (316L) |
| 變送器外殼材質 | 聚碳酸酯；鋁合金AlSi10Mg涂層 |
防護等級 | 分體式傳感器（標準）：IP66/67，Type 4X 分體式傳感器（可選）：IP69。分體式變送器：IP66/67, Type 4X |
顯示/操作 | 四行背光顯示，觸摸鍵操作（外部操作） |
輸出 | 4路輸出： 4...20 mA HART（有源/無源） 4...20 mA WirelessHART 4...20 mA（有源/無源） 脈沖/頻率/開關量輸出（有源/無源） 雙脈沖輸出（有源/無源） 繼電器輸出 |
輸入 | 狀態輸入 4...20 mA輸入 |
數字通信 | HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、Ethernet/IP、OPC-UA |
電源 | 24 VDC 100...230 VAC 100...230 VAC / 24 VDC（非危險區） |
防爆認證 | ATEX、IECEx、cCSAus、NEPSI、INMETRO、EAC |
產品安全性 | CE認證、C-tick認證、EAC認證 |
功能安全性 | 功能安全遵循IEC 61508標準，允許在IEC 61511標準規定的安全應用中使用 |
計量認證和證書 | 在認證標定裝置上執行標定（符合ISO/IEC 17025標準） |
壓力認證和證書 | PED、CRN |
材料證書 | 3.1材料證書 |
衛生型認證和證書 | 3-A、EHEDG |
