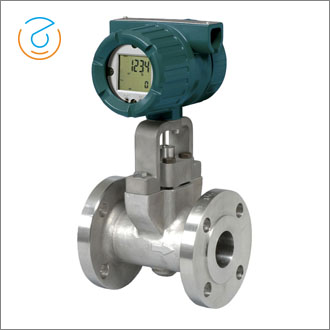

DY系列渦街流量計
SSP分析digitalYEWFLO渦街流量計內的流體情況，根據分析數據自動選擇與該工況對應的最佳調節，從而提供以往的渦街流量計所無法實現的性能。SSP可精確感知低流量范圍內的旋渦，從而顯著地提高了流量輸出的穩定性。先進的自診斷功能可預測并顯示應用工況的變化。
DY系列渦街流量計能測量氣體介質、液體介質和蒸汽介質的流量，高精度耐高溫。
主要特點
技術參數
管道規格：DN15/25/40/50/80/100/150/200/250/300
被測介質：液體、氣體、蒸汽（避免多相流和粘性流體）
測量精度：讀數的0.75%（液體）、
讀數的1%（氣體、蒸汽）、重復性：0.2%
接液溫度：-29—260°C（標準）
-196—100°C（低溫型）-29—450°C（高溫型）
工作壓力：-0.1MPa至法蘭額定壓力
環境溫度：-29—85°C
信號輸出：4-20mA兩線制
通信信號：BRAIN或HART通訊協議
疊加在一個4-20mA DC信號上。
電源電壓：DC10.5至42V
防爆等級：國標隔爆/本安GYJ05621
技術參數
| 類型 | 標準型 | 縮徑型 | 多變量型 | |
| 型號 | DY渦街流量計(一體型，分體型) DYA型渦街流量轉換器(分體型) (高溫型選項: /HT， 低溫型選項: /LT) | 選項代碼: /R1, /R2 小一個尺寸: /R1 小兩個尺寸: /R2 (高溫型選項: /HT) | 選項代碼:/MV | |
| 測量流體 | 液體、氣體、蒸汽(避免多相流和粘性流體) | |||
| 公稱通徑 | 夾持型 | 15～100 mm | N/A | 25～100 mm |
| 法蘭型 | 15～400 mm | R1: 25～200 mm (檢測器: 15～150 mm) R2: 40～200 mm (檢測器: 15～100 mm) | 25～200 mm (特殊訂貨: 250～300 mm) | |
| 精度 | 液體 | 讀數的±0.75% (取決于雷諾數) | 讀數的±1.0% (取決于雷諾數) | 讀數的±0.75% (取決于雷諾數) |
| 氣體 蒸汽 | 讀數的±1.0% (取決于流速) | |||
| 輸出信號 | 雙重輸出(可同時獲得模擬和脈沖輸出) 通信: HART 5/HART 7, BRAIN, FOUNDATION?現場總線 | |||
| 工藝溫度 | -29～250°C -29～450°C (/HT) -196～100°C (/LT) | -29～250°C -29～450°C (/HT) | -29～250°C -29～400°C (/HT) | |
| 工藝壓力 | -0.1MPa (-1kg/cm2)～法蘭額定值 | |||
| 環境溫度 | -29～85°C (取決于型號) | |||
| 環境濕度 | 5～100% RH (無凝結) | |||
| 安裝 | 法蘭或夾持型 JIS 10/20/40K ANSI 150/300/600/900 (特殊訂貨: 1500) DIN PN 10/16/25/40/ 60/100/160 | 僅法蘭型 JIS 10/20K ANSI 150/300 | 法蘭或夾持型 JIS 10/20/40K ANSI 150/300/600/900 DIN PN 10/16/25/40 | |
| 電氣連接 | JIS G1/2內螺紋，ANSI 1/2NPT內螺紋，ISO M20×1.5內螺紋 | |||
| 防爆類型 | TIIS Ex d, FM Ex d/Ex ia, ATEX Ex d/Ex ia, CSA Ex d/Ex ia, IECEx Ex d, SAA Ex ia | |||
| 材質 | 本體：不銹鋼(特殊訂貨: 哈氏合金、碳鋼) 渦街發生體: 雙相不銹鋼(可選: 不銹鋼、哈氏合金) 墊片：具有特氟龍涂層的不銹鋼(/HT:鍍銀) 轉換器外殼、殼體和殼蓋：鋁合金(可選: 不銹鋼) | |||
