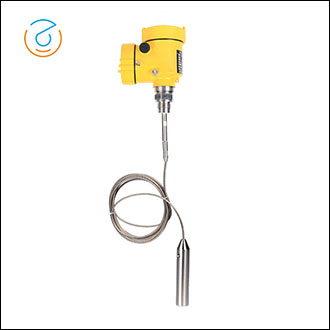

導波雷達物位計

產品簡介

導波雷達物位計是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。導波雷達物位計具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。在與電容，重錘等接觸式儀表相比較，具有無可比擬的優越性。微波信號的傳輸不受大氣的影響，所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。

工作原理

導波雷達物位計發出的高頻微波脈沖沿著探測組件（鋼纜或鋼棒）傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與被測介質的距離成正比。反射的脈沖信號沿纜式或桿式探頭傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由脈沖軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：

D=C×T/2

其中C為光速

因空罐的距離E已知，則物位L為：

L=E-D

通過輸入空罐高度E（=零點），滿罐

高度F（=滿量程）及一些應用參數來

設定，應用參數將自動使儀表適應測

量環境，對應于4－20mA輸出。

產品特點

低維護，使用壽命長；

高性能、高精度、高可靠性；

天線尺寸小，便于安裝；
    非接觸雷達，無磨損；

幾乎不受腐蝕、泡沫影響；
    幾乎不受大氣中水蒸氣、溫度和壓力變化影響；

嚴重粉塵環境對高頻物位計工作影響不大；

波長更短，對在傾斜的固體表面有更好的反射；

波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物；

測量盲區更小，對于小罐測量也會取得良好的效果；

高信噪比，即使在波動的情況下也能獲得更優的性能；

高頻率，是測量固體和低介電常數介質的最佳選擇。

多種過程連接方式及探測組件的型式，使導波雷達物位計適用于各種復雜工況及應用場合。如：高溫、高壓及小介電常數介質等；

采用脈沖工作方式，導波雷達物位計發射功率低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。

技術參數

ZA-RD701

ZA-RD702

ZA-RD703

ZA-RD704
