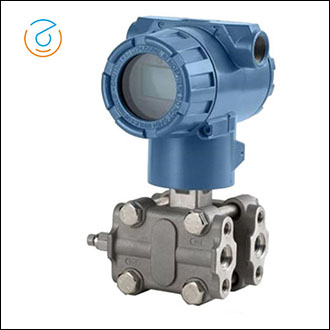

產品簡介
差壓變送器用于測量液體、氣體或蒸汽的液位、密度和壓力,然后將其轉變成4~20mA DC信號輸出。智能型可與手操器相互通訊,通過它進行設定,監控或與上位機組成現場監控系統。差壓變送器是介質壓力通過隔離膜片和硅油傳遞給位于δ室中心的測量膜片,測量膜片是一張緊的彈性元件,隨它兩邊的壓力差產生相應位移,測量膜片的位移與差壓成正比,最大位移0.1mm,由它兩側的電容板檢測,再用電子線路把測量膜片和電容極板之間的差動電容轉換為二線制(4~20)mA DC輸出信號。
精度高,穩定性好;
二線制4-20mADC;
固體元件,接插式印刷線路板;
小型化、重量輕、堅固抗震;
量程、零點外部連續可調;
采用16位計算機的智能變送器;
正遷移可達500%,負遷移可達600%;
阻尼可調,耐過壓;
單向過載保護特性好;
無機械可動部件維修工作量少;
全系列統一結構,零部件互換性強;
接觸介質的膜片材料可選;
防爆結構,全天候使用;
智能HART現場總線協議;
低壓澆鑄鋁合金殼體。
使用對象 | 液體、氣體和蒸汽; |
測量范圍 | 0-0.06kPa至0-40MPa; |
輸出信號 | 4-20mA DC;12-45VDC,一般為24VDC; |
負載特性 | 與供電電源有關,在某一電源電壓 時代負載能力(負載特性),負載阻抗 RL與電源電壓VS關系式為:RL≤(VS-12); |
指示表 | LCD液晶或者LFD數碼管顯示; |
防 爆 | 隔爆型dIIBT4 b:本質安全型 iaIICT6; |
量程和零點 | 外部連續可調; |
正負遷移 | 零點經過正遷移或負遷移后,量程、測量范圍的上限值和下限值,均不能超過測量范圍上限的**(智能型:量程比15:1) 最大正遷移量為最小調校量程的500%;最大負遷移量為最小調教量程的600%; |
溫度范圍 | 放大器工作溫度范圍:-29~+93℃(LT型為-25~+70℃) 灌充硅油的測量元件:-40~+104℃ 法蘭式變送器灌充高溫硅油時:+15~+315℃,普通硅油:-40~+149℃; |
靜 壓 | 1、4、10、25、32MPa; |
濕度 | 相對濕度為0~**RH; |
容積變化量 | <0.16cm3; |
阻尼(階躍響應) | 充硅油時,一般在0.2s到1.67s之間連續可調。 |
準確度 | ±0.1%(智能型)、±0.25%、±0.5%; |
死區 | 無(≤0.1%); |
穩定性 | 六個月內不超過最大量程的基本誤差值; |
振動影響 | 在任意軸上,振動頻率為200Hz; |
電源影響 | 小于輸出量程的0.005%V; |
負載影響 | 電源如果穩定,則負載沒有影響; |
安裝位置影響 | 最大可產生0.24kPa 的零點誤差。 |
