產品簡介
熱式氣體質量流量計由傳感器和信號分析、處理與控制單元兩部分構成。傳感器一部分測量溫度，而另一部分用于加熱。前者監控實際過程溫度值；后者維持一恒定溫度值，使其總是高于實際過程溫度且與該過程溫度保持恒定的溫度差。氣體的質量流量越大，冷卻效應就越大，維持差分溫度所需的能量也就越大。因此，通過測量加熱器的能量便可得出被測氣體的質量流量。

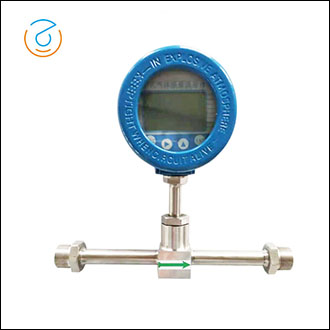

ZA-RSL熱式氣體質量流量計是利用熱傳導原理測量氣體質量流量的儀表。熱式氣體質量流量計的傳感器由兩個基準級熱電阻(鉑RTD)組成。一個是質量速度傳感器T1，一個是測量氣體溫度變化的溫度傳感器T2。當這兩個RTD置于被測氣體中時，其中傳感器T1被加熱到氣體溫度以上的一個恒定的溫差，另一個傳感器T2用于感應被測氣體溫度。隨著氣體質量流速的增加，氣流帶走更多熱量,傳感器T1的溫度下降，要維持T1、、T2恒定的溫度差，T1的加熱功率就要增大。根據熱效應的金氏定律,加熱功率P、溫度差△T（T1-T2）與質量流量Q有確定的數學關系式。
產品特點
無可動部件、振動影響可忽略；
直管段要求不高1-2D；
與介質的溫度、壓力無關；
專有高溫算法，介質溫度可達+510℃；
采用高濕算法，實現高精度測量；
采用穩定性高的鉑RTD傳感器；
采用享有專有技術”平衡結構封裝”,介質溫度自補償；
專有算法,可實現高線性、高重復性、高精度；
量程比寬100:1,可據用戶要求可拓展；
可實現大管徑小流量測量，最小流量可測低至零,分辨率0.001m/s；
對流量信號鍵入12點動態修正，內置10點修正；
在線動態校正電流/電壓輸出；
對粉塵等小顆粒不敏感；
在線不斷流裝卸，維護方便。
精度 | ±1.5% | ||
重復性 | ±0.2% | ||
量程上限 | 100Nm/s | ||
量程下限 | 0.5Nm/s | ||
適用管徑范圍 | Φ15-Φ2000 | ||
適用流量范圍 | 0-5000m3/h(Φ250空氣) | ||
適用壓力范圍 | <2Mpa <10Mpa | ||
適用介質溫度范圍 | -30-200℃、0-400° | ||
適用介質 | 適用材質乙炔氣除外干燥氣體，包括腐蝕性氣體 | ||
傳感器直徑 | Φ18 | 插入式傳感器探桿外徑 | Φ118(標準)開孔尺寸20-25mm |
傳感器材料 | 316L、陶瓷 | ||
探桿材料(保護管) | 1Cr18Ni9Ti、304不銹鋼、316L | ||
變送器外殼材質 | 壓鑄鋁 | ||
儀表供電 | AC220V DC18-32V | ||
輸出 | 輸出4-20mA、脈沖、RS485(hart可選) | ||
現場顯示 | 16字符x4行 | ||
供貨類型 | 分體結構或一體化結構 | ||
結構型式 | 結構型式插入式和管道式 | ||
報警 | 2路繼電器，3A/250VAC、3A/30V DC | ||
防護等級 | IP65、IP67 | ||
電纜出線孔 | M20x1.5/NPT1/2 | ||
