概述

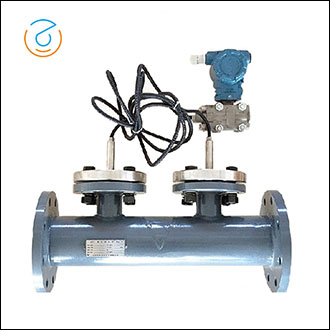

楔形流量計是新一代差壓式流量?jī)x表，它可以滿足大多數流體的測量要求，如清潔的液體、氣體、蒸汽等。它適合測量傳統流量?jī)x表難測量的流體，如紙漿、礦漿、油漿、燃料油、渣油、煤焦油等其他高粘度流體及懸浮液的、易結晶的、臟污的流體。因此，楔形流量計系統被廣泛用于石油、化工、電力、輕工等領域那些高粘度、低雷諾數的介質測量。
儀表特點
采用“V”型體節流件可消除滯留區，防止系統出現堵塞現象。
雷諾數是的適用范圍廣，雷諾數為500時，仍保持差壓與流量的平方關系。
安裝使用及維護方便。
測量精度高，流量校準擴展不確定度：±0.5%~±0.2%（水校或油校）。
長期穩定性好，被用戶譽為零故障率儀表。
一次表分體式，更換楔形件（中間）可擴展量程。
款式多樣：
普通型：量程比在1：10范圍內，流量系數的非線性誤差為≤±1%。
高性能型：量程比在1:3范圍內流量校準擴展不確定度為±0.5%~±0.2%?？筛鶕?jù)現場壓力情況設定超壓報警值與低壓報警值，在使用中出現超壓或低壓情況時儀表自動聲光報警，有效的防止因超壓而引起的安全事故的發生。
流量范圍
| 型號 | 通經mm | 楔形h/D | 流量范圍m3/h （液體） | 長度 （mm） | 工作壓力 （Mpa） | 介質溫度 | 水校精度 (或油校) | 法蘭標準 | |
| ZA-XX -15 | 15 | 0.2-0.5 | 0.28~2.7 | 600 | 0.2~42 | -20~300 | 0.2% 0.5% 1.0% 1.5% | 0.2% | HG/T20592-2009 |
| ZA-XX-25 | 25 | 0.8~7.5 | 600 | ||||||
| ZA-XX-40 | 40 | 1.5~21 | 700 | ||||||
| ZA-XX-50 | 50 | 3~33 | 700 | ||||||
| ZA-XX-80 | 80 | 6~75 | 800 | ||||||
| ZA-XX-100 | 100 | 0.3-0.5 | 17~100 | 800 | |||||
| ZA-XX-150 | 150 | 45~310 | 1000 | ||||||
| ZA-XX-200 | 200 | 68~460 | 1000 | ||||||
| ZA-XX-250 | 250 | 109~865 | 1200 | ||||||
| ZA-XX-300 | 300 | 155~1225 | 1200 | ||||||
