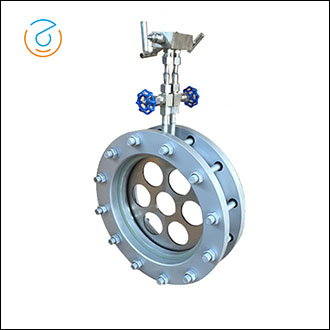

孔板流量計是將標準孔板與差壓變送器、溫度變送器及壓力變送器配套組成的一定量程比的差壓流量裝置，可測量氣體、蒸汽、液體的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。節流裝置又稱為差壓式流量計，是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成廣泛應用于氣體、蒸汽和液體的流量測量。結構簡單，維修方便，性能穩定。
適用
石油化工
電力冶金
蒸汽高壓
特點
機構簡單，工作可靠，性能穩定。
不需要標定，對大口徑管道流量測量，省去標定費。
可耐高溫高壓，適用于工藝流程的流量控制和調節。
技術參數
口 徑 | DN50 ~ DN1000 |
精 度 | ±1.5%、±1%（需定制） |
耐壓范圍 | PN≤42Mpa |
安裝要求 | 前直管段≥5DN，后直管段≥1DN |
傳感器材質 | 不銹鋼 |
介質溫度 | -30℃~+400℃ -30℃~+550（特制） |
環境條件 | 環境溫度：-30℃~+60℃ 相對濕度： 5%~90% 大氣壓力：80kpa~106kpa |
工作電源 | 220VAC、24VDC |
信號輸出 | 4~20mA輸出 |
通訊輸出 | RS485、HART協議 |
防爆等級 | ExiaIICT4 |
防護等級 | IP65 |
